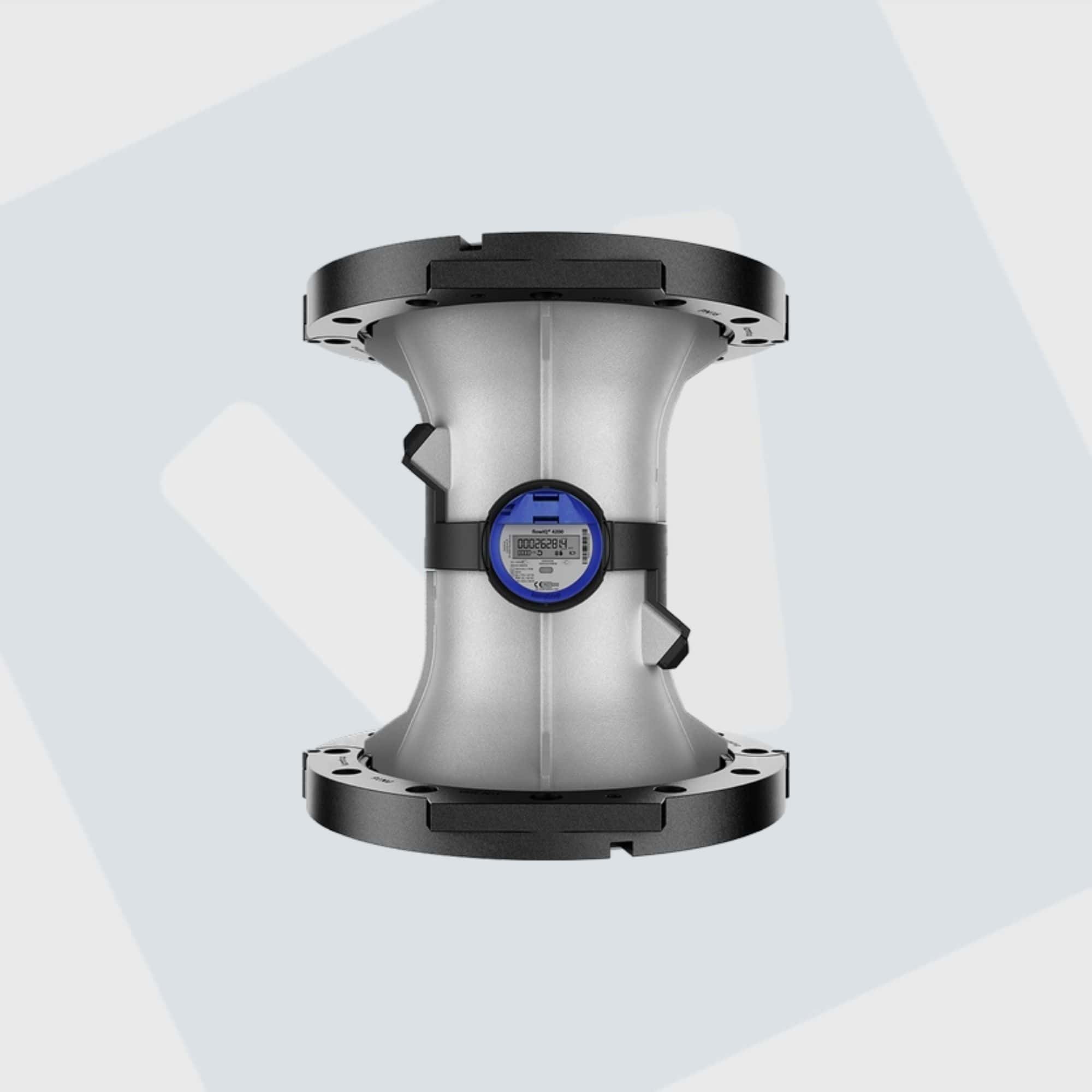

Kamstrup flowIQ 4200 ultrasone watermeter
De Kamstrup flowIQ 4200 is een slimme ultrasone watermeter voor het nauwkeurig meten van grote waterdebieten. De meter is ontwikkeld voor districtmeting, commerciële en industriële toepassingen en is leverbaar van DN125 tot en met DN300, met Q3-waarden van 160 tot 1.000 m³/h.
Dankzij de ultrasone meettechnologie heeft de flowIQ 4200 geen bewegende onderdelen. Hierdoor blijft de meetnauwkeurigheid gedurende de levensduur van de meter stabiel en is de meter onderhoudsarm. De flowIQ 4200 is voorzien van vier ultrasone transducers voor een nauwkeurige meting over een groot meetbereik.
Kamstrup flowIQ 4200 watermeter
De flowIQ 4200 is de grote ultrasone watermeter binnen het Kamstrup flowIQ assortiment. Met diameters van DN125 tot DN300 en Q3-waarden tot 1.000 m³/h is de meter geschikt voor grote wateraansluitingen en hoge waterdebieten.
De ultrasone meettechnologie maakt een nauwkeurige registratie mogelijk zonder bewegende onderdelen. Hierdoor is de flowIQ 4200 betrouwbaar en onderhoudsarm en blijft de meetnauwkeurigheid gedurende de levensduur van de meter behouden.
De meter is voorzien van splitflenzen, waardoor de installatie flexibel en relatief eenvoudig kan worden uitgevoerd. Het volumedeel is uitgevoerd in RVS en de splitflenzen zijn gemaakt van gietijzer. De elektronische behuizing is gemaakt van composiet en de complete meter heeft een IP68-classificatie.
Uitvoeringen flowIQ 4200
De Kamstrup flowIQ 4200 is verkrijgbaar in vijf verschillende uitvoeringen:
| Q3 | Inbouwmaat | Leidingdiameter | Materiaal |
|---|---|---|---|
| 160 m³/h | 250 mm | DN125 | RVS |
| 250 m³/h | 300 mm | DN150 | RVS |
| 400 m³/h | 350 mm | DN200 | RVS |
| 630 m³/h | 450 mm | DN250 | RVS |
| 1.000 m³/h | 500 mm | DN300 | RVS |
Alle uitvoeringen zijn voorzien van splitflenzen. De flowIQ 4200 is ontworpen voor koudwatermetingen en heeft een maximale watertemperatuur van 50 °C.
Ultrasone meettechnologie
De flowIQ 4200 maakt gebruik van ultrasone meettechnologie. In tegenstelling tot mechanische watermeters heeft de meter geen bewegende onderdelen die kunnen slijten.
De meter beschikt over vier ultrasone transducers, waarmee een nauwkeurige meting over een groot meetbereik wordt gerealiseerd. Ook bij lage waterstromen kan de meter waterverbruik nauwkeurig registreren dankzij de lage startflow.
De ultrasone technologie zorgt ervoor dat de meetnauwkeurigheid gedurende de levensduur van de meter stabiel blijft. Dit maakt de flowIQ 4200 geschikt voor toepassingen waarbij betrouwbare registratie van grote waterdebieten belangrijk is.
Communicatie en afstandsuitlezing

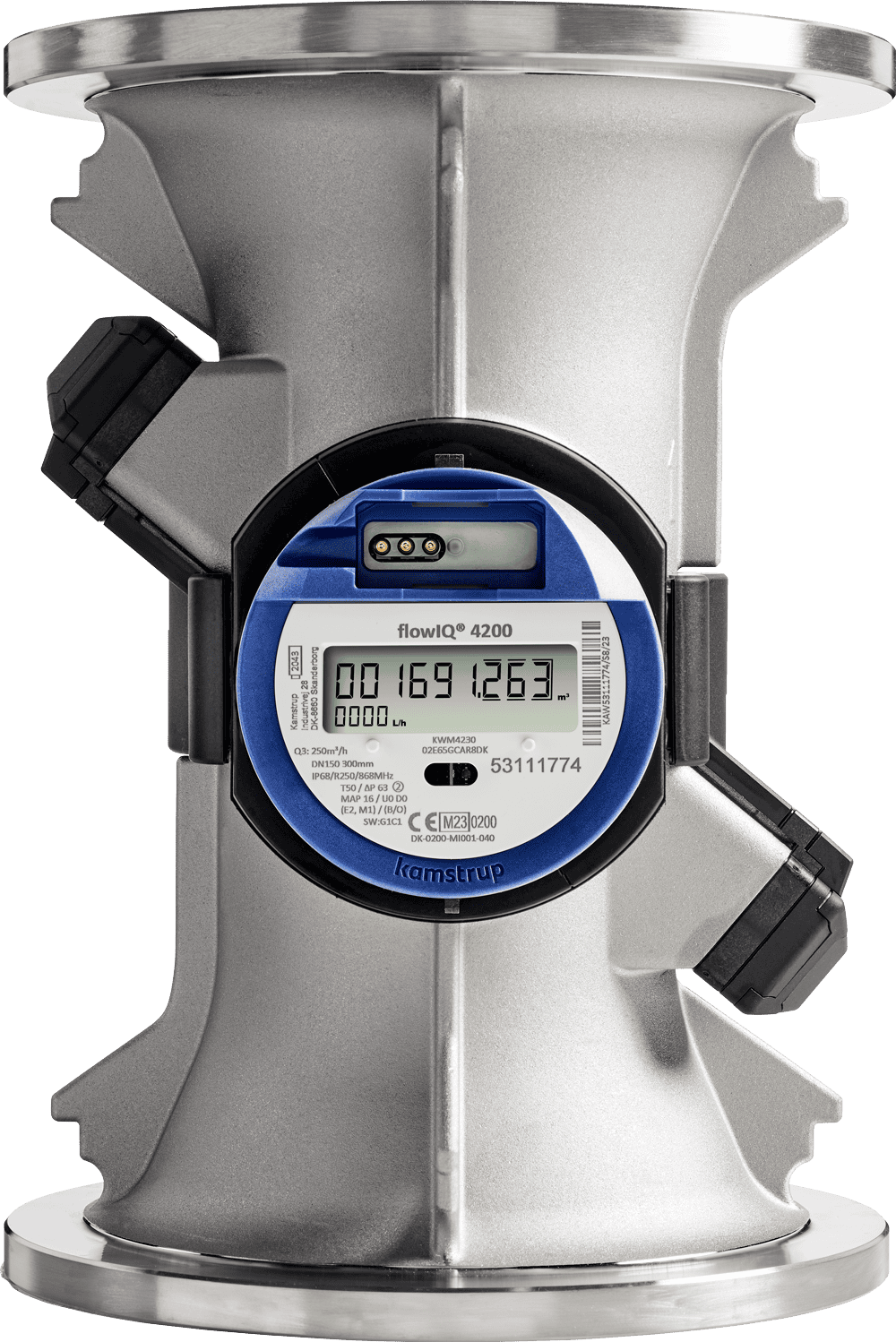

De Kamstrup flowIQ 4200 ondersteunt seriële communicatie voor externe communicatie en systeemintegratie. Hiermee kan de meter worden aangesloten op een flowIQ Gateway voor afstandsuitlezing en verdere verwerking van de meetgegevens.
Daarnaast kan de flowIQ 4200 worden aangesloten op een externe voeding. Dit kan ook worden toegepast wanneer de meter onder water is geïnstalleerd.
De gewenste communicatie- en voedingsconfiguratie dient bij aanvraag te worden aangegeven, zodat de juiste uitvoering van de Kamstrup flowIQ 4200 kan worden geselecteerd.
Intelligente alarmmeldingen
De flowIQ 4200 beschikt over intelligente alarmfuncties waarmee afwijkingen in het waternet kunnen worden gesignaleerd.
De meter kan onder andere signaleren:
- fraude of manipulatie
- geen water in de meter
- terugstroming
- lage batterijspanning
- lage temperatuur
- hoge temperatuur
- geen verbruik
- doorstroming boven het meetbereik
Hiermee biedt de flowIQ 4200 naast nauwkeurige verbruiksregistratie ook informatie over afwijkingen binnen het distributienet.
Toepassingen van de Kamstrup flowIQ 4200
De flowIQ 4200 is ontwikkeld voor grote waterdebieten en is met name geschikt voor districtmeting en commerciële en industriële toepassingen.
De watermeter wordt onder andere toegepast voor:
- districtmeting
- grote wateraansluitingen
- waterdistributienetten
- industriële installaties
- commerciële gebouwen
- het meten van waterverbruik binnen distributiegebieden
- monitoring van grote waterstromen
Een voorbeeld van een toepassing is het meten van het totale waterverbruik aan de ingang van een groter distributiegebied, zoals een industrieterrein. Door het verbruik binnen een district nauwkeurig te registreren, kan inzicht worden verkregen in het watergebruik en eventuele waterverliezen.
Onderhoudsarme watermeter met lange levensduur
De flowIQ 4200 heeft geen bewegende onderdelen en is daardoor onderhoudsarm. De meter is voorzien van twee vervangbare lithiumbatterijen. Afhankelijk van de toepassing en configuratie bedraagt de batterijlevensduur maximaal 20 jaar.
De batterijen kunnen worden vervangen, waardoor de levensduur van de meter verder kan worden verlengd.
Specificaties Kamstrup flowIQ 4200
| Specificatie | Kamstrup flowIQ 4200 |
|---|---|
| Merk | Kamstrup |
| Model | flowIQ 4200 |
| Meetprincipe | Ultrasoon |
| Q3 | 160 – 1.000 m³/h |
| Leidingdiameter | DN125 – DN300 |
| Inbouwmaat | 250 – 500 mm |
| Materiaal volumedeel | RVS |
| Aansluiting | Splitflenzen |
| Watertemperatuur | Tot 50 °C |
| Communicatie | Seriële communicatie |
| Externe voeding | Mogelijk |
| Batterij | 2 x lithium |
| Batterijlevensduur | Tot 20 jaar |
| Beschermingsklasse | IP68 |
| Meetbereik | R250, toelating tot R1000 |
| Toepassing | District-, commerciële en industriële meting |
| Drinkwater | Geschikt |
| Certificering | MID / OIML R49 |
De exacte configuratie is afhankelijk van de gekozen uitvoering.
Kamstrup flowIQ 4200 bestellen
Vewi Techniek levert de Kamstrup flowIQ 4200 in verschillende uitvoeringen van DN125 tot DN300. Geef bij uw aanvraag de gewenste Q3-waarde, leidingdiameter, inbouwmaat en communicatieconfiguratie door. Wij kunnen u helpen bij het bepalen van de juiste uitvoering voor uw toepassing.
Specificaties en datasheet
Voor de volledige technische specificaties verwijzen wij naar de datasheet flowIQ 4200 – Data Sheet – EN.
