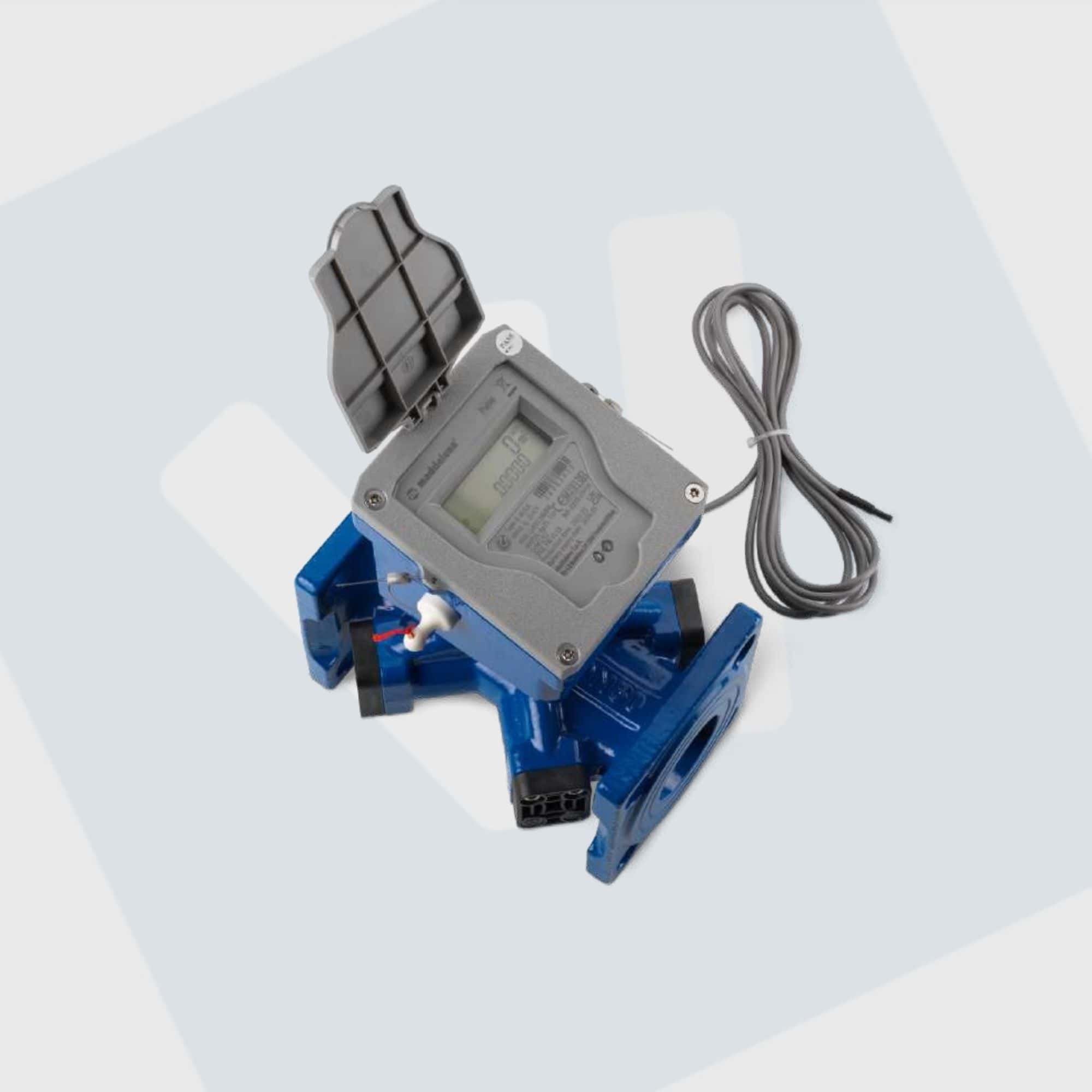

De Maddalena E-BULK is een moderne ultrasone watermeter voor het meten van grote volumes in de nutssector, industrie en commerciële toepassingen. Dankzij de ultrasone meettechniek heeft de meter geen bewegende onderdelen en biedt hij betrouwbare meetprestaties onder verschillende installatieomstandigheden.
De E-BULK heeft een lage startflow en een breed meetbereik, waardoor het waterverbruik nauwkeurig wordt geregistreerd. De meter is geschikt voor koud water en kan worden toegepast als alternatief voor mechanische en gecombineerde watermeters.
De Maddalena E-BULK is leverbaar van DN50 t/m DN400, met Q3-waarden van 25 tot 2.500 m³/h. Voor koppeling met een extern regelsysteem, PLC of gebouwbeheersysteem kan de meter optioneel worden uitgevoerd met een 4-20 mA analoge uitgang.
Belangrijkste eigenschappen
- Ultrasone watermeter voor koud water
- Geschikt voor grote volumes en hoge debieten
- Ideaal voor grote volumes in de nutssector en de industrie
- Leverbaar van DN50 t/m DN400
- Geen bewegende onderdelen
- Lage startflow en breed meetbereik
- Optionele 4-20 mA analoge uitgang, 24V passief
- MID-gecertificeerd: R max 800 • DN: 50÷400
- IP68-beschermingsklasse
- Groot display met informatie over volume, debiet en alarmen
- Batterijduur: 13 jaar
- Kan in verschillende posities worden geïnstalleerd met behoud van de meeteigenschappen
- Gezondheidscertificaten beschikbaar voor diverse landen
- Optioneel leverbaar met een bedrade (gesplitste) of geïntegreerde radiocommunicatiemodule (draadloze m-Bus)
- Geschikt voor pulszender (DN 50÷100) 1P=10L, (DN 125÷400) 1P=100L
Maddalena E-BULK uitvoeringen
| Uitvoering | Q3 | Inbouwmaat | Leidingdiameter | R | T |
|---|---|---|---|---|---|
| E-BULK DN50 | 25 m³/h | 200 mm | DN50 | R500 | T50 |
| E-BULK DN50 | 25 m³/h | 270 mm | DN50 | R500 | T50 |
| E-BULK DN65 | 40 m³/h | 225 mm | DN65 | R500 | T50 |
| E-BULK DN80 | 63 m³/h | 225 mm | DN80 | R500 | T50 |
| E-BULK DN80 | 63 m³/h | 250 mm | DN80 | R500 | T50 |
| E-BULK DN80 | 63 m³/h | 300 mm | DN80 | R500 | T50 |
| E-BULK DN100 | 100 m³/h | 250 mm | DN100 | R500 | T50 |
| E-BULK DN100 | 100 m³/h | 360 mm | DN100 | R500 | T50 |
| E-BULK DN125 | 160 m³/h | 250 mm | DN125 | R500 | T50 |
| E-BULK DN150 | 250 m³/h | 300 mm | DN150 | R500 | T50 |
| E-BULK DN200 | 400 m³/h | 400 mm | DN200 | R500 | T50 |
| E-BULK DN250 | 630 m³/h | 450 mm | DN250 | R500 | T50 |
| E-BULK DN300 | 1.000 m³/h | 500 mm | DN300 | R500 | T50 |
| E-BULK DN350 | 1.600 m³/h | 500 mm | DN350 | R500 | T50 |
| E-BULK DN400 | 2.500 m³/h | 600 mm | DN400 | R500 | T50 |
4-20 mA uitgang
De Maddalena E-BULK kan optioneel worden voorzien van een 4-20 mA analoge uitgang. Hiermee kan het gemeten debiet worden doorgegeven aan bijvoorbeeld een PLC, gebouwbeheersysteem of ander extern regelsysteem.
De 4-20 mA uitgang is een passieve uitgang en werkt met een externe 24 V voeding.
Ultrasone techniek
De E-BULK maakt gebruik van ultrasone meettechnologie en heeft daardoor geen bewegende onderdelen. Dit zorgt voor een onderhoudsarme en duurzame werking. De meter is ontworpen voor toepassingen waarbij grote hoeveelheden water nauwkeurig moeten worden gemeten.
De meter beschikt daarnaast over een groot display waarop onder andere het gemeten volume, debiet en eventuele alarmmeldingen kunnen worden weergegeven.
Communicatie
Naast de standaard meetfuncties kan de Maddalena E-BULK worden uitgebreid met verschillende mogelijkheden voor gegevensoverdracht. Afhankelijk van de uitvoering is onder andere draadloze M-Bus communicatie beschikbaar.
Voor toepassingen waarbij een analoog signaal nodig is, kan worden gekozen voor de 4-20 mA uitgang.
Specificaties
Datasheet:
schedatecnica-e-bulk-en-v14
