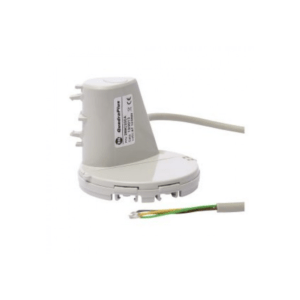

De Maddalena QuadraPlus pulser is een statische elektronische pulsgever voor geschikte Maddalena CD ONE- en SJ ONE-enkelstraalswatermeters en DS TRP-meerstraalswatermeters. De pulsgever zet het gemeten watervolume om in pulssignalen, zodat het waterverbruik extern kan worden geregistreerd.
Dankzij de elektronische sensortechniek met Hall-sensoren en een microprocessor ondersteunt de QuadraPlus de detectie van de stroomrichting en pogingen tot manipulatie. De pulsgever is ongevoelig voor mechanische trillingen en heeft geen invloed op de meetprestaties van de watermeter.
De QuadraPlus is ontworpen voor toepassingen waarbij waterverbruik op afstand of via een extern registratiesysteem moet worden gevolgd, bijvoorbeeld bij afstandsuitlezing en batchsystemen.
Hoe werkt de Maddalena QuadraPlus pulser?
De QuadraPlus gebruikt Hall-sensoren in combinatie met een microprocessor om het doorgestroomde watervolume te registreren en om te zetten in pulsen. Het aantal pulsen is evenredig aan het gemeten volume.
Daarnaast ondersteunt de pulsgever de detectie van de stroomrichting. Ook kan het systeem het verwijderen van de sensor en magnetische manipulatie detecteren. Dit maakt de QuadraPlus geschikt voor toepassingen waarbij naast de verbruiksregistratie ook de betrouwbaarheid van de meting van belang is.
Geschiktheid en compatibiliteit
De Maddalena QuadraPlus pulser is volgens de fabrikant bedoeld voor de volgende watermetertypen:
- Maddalena CD ONE: enkelstraalswatermeter.
- Maddalena SJ ONE: enkelstraalswatermeter.
- Maddalena DS TRP: meerstraalswatermeter.
De pulsgever kan achteraf worden gemonteerd op watermeters die hiervoor zijn voorbereid. Controleer vóór bestelling of de specifieke watermeter geschikt is voor de QuadraPlus. Compatibiliteit met andere watermetertypen is niet automatisch gegarandeerd.
Pulswaarden en externe registratie
De QuadraPlus levert pulssignalen die evenredig zijn aan het gemeten watervolume. Volgens de technische datasheet zijn er pulsopties van 1 puls per liter en 1 puls per 10 liter. De beschikbare pulswaarde is afhankelijk van de betreffende meterconfiguratie.
De pulsgever heeft een NPN open-collectoruitgang voor aansluiting op geschikte externe registratieapparatuur. Controleer vooraf of de ingang van de aangesloten apparatuur compatibel is met het uitgangstype en de elektrische specificaties van de pulsgever.
De datasheet beschrijft ook signalen voor de stroomrichting en fraudedetectie. Voor de registratie van voorwaartse pulsen en de verwerking van terugstroming gelden specifieke voorwaarden. Raadpleeg hiervoor de technische documentatie en installatiehandleiding.
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Merk | Maddalena |
| Type | QuadraPlus TRP |
| Producttype | Statische elektronische pulsgever |
| Sensor | Hall-sensor |
| Voeding | Lithiumbatterij |
| Batterijlevensduur | 15 jaar volgens fabrikant |
| Maximale pulsfrequentie | 4 Hz |
| Pulsopties | 1 puls/liter of 1 puls/10 liter |
| Uitgang | NPN open collector |
Statische pulser voor CD one single jet en DS TRP multi-jet watermeters.
Ongevoelig voor mechanische trillingen.
Technische specificaties: schedatecnicaquadraplus-en-v3
