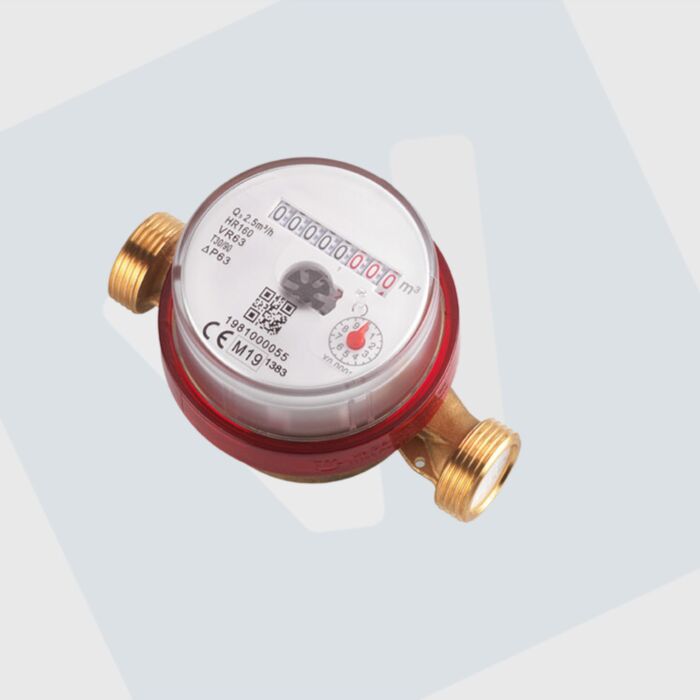

De Maddalena SJ Plus heet water watermeter is een compacte Single Jet watermeter voor het meten van heet water van 30 tot 90 °C. De meter is geschikt voor toepassingen waarbij het waterverbruik van bijvoorbeeld een woning, appartement, installatie of afzonderlijk deel van een gebouw moet worden gemeten.
De Maddalena SJ Plus is beschikbaar in DN15 en DN20, met Q3-waarden van 2,5 m³/h en 4 m³/h. Binnen het assortiment van Vewi Techniek zijn uitvoeringen met een R100-meetverhouding beschikbaar.
Maddalena SJ Plus voor heet water
De SJ Plus is een zogenaamde Single Jet watermeter met een drooglopend telwerk. De meter is geschikt voor warm en heet water en heeft voor de betreffende uitvoering een temperatuurklasse T30/90. Daarmee is de meter geschikt voor watertemperaturen van 30 tot maximaal 90 °C.
De watermeter kan worden toegepast voor individuele verbruiksmeting en submetering. Het telwerk is 360° draaibaar, waardoor de aflezing kan worden aangepast aan de installatiepositie.
Uitvoeringen
Vewi Techniek levert de Maddalena SJ Plus heet water in de volgende uitvoeringen:
| Uitvoering | Q3 | DN | Inbouwmaat | R | Pulswaarde |
|---|---|---|---|---|---|
| SJ Plus | 2,5 m³/h | DN15 | 80 mm | R100 | 1 puls/10 liter |
| SJ Plus | 2,5 m³/h | DN15 | 110 mm | R100 | 1 puls/10 liter |
| SJ Plus | 4 m³/h | DN20 | 130 mm | R100 | 1 puls/10 liter |
De DN15-uitvoering heeft een G ¾-aansluiting op de meter en de DN20-uitvoering een G 1-aansluiting.
Pulsgever en uitlezing

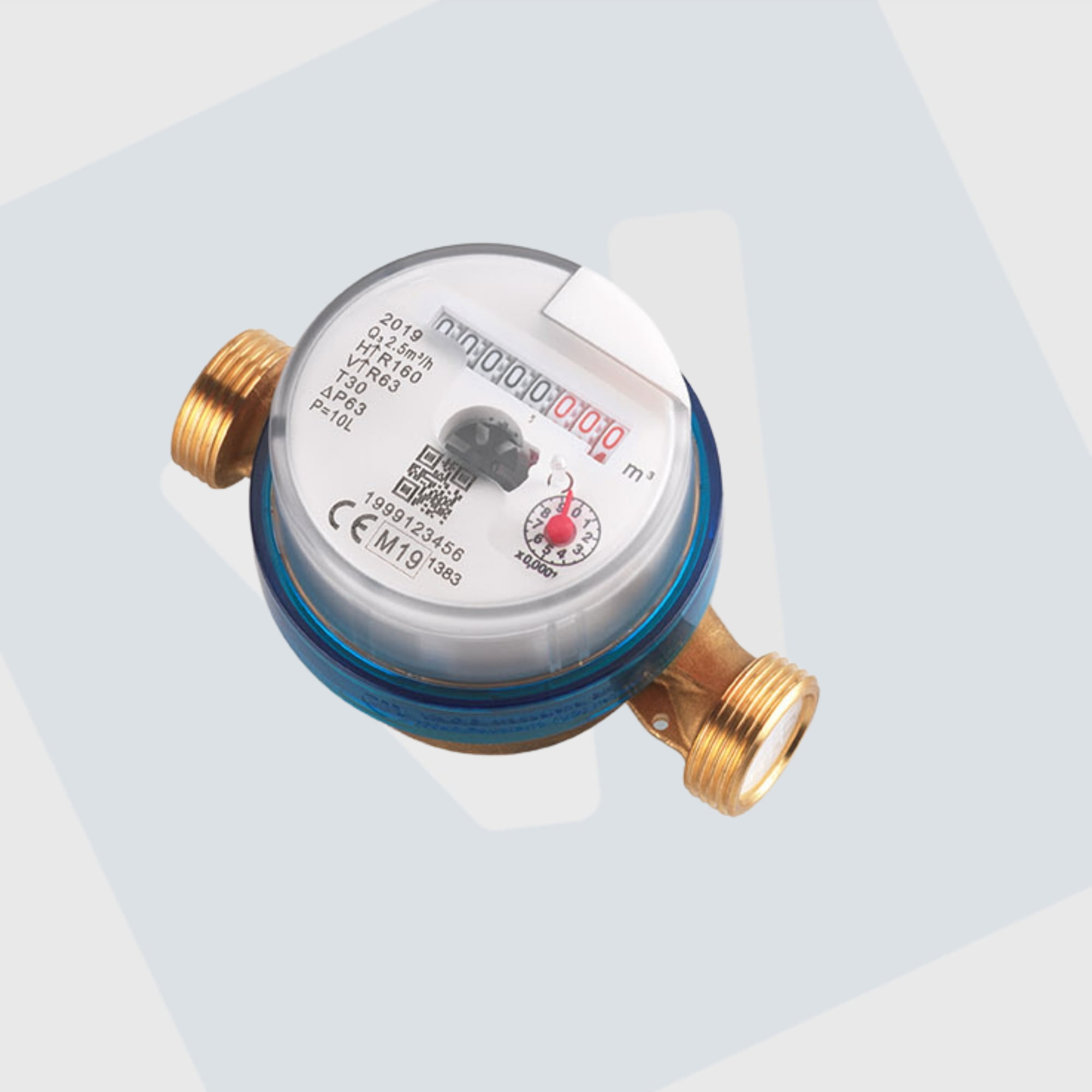

De Maddalena SJ Plus is voorzien van een magneet en voorbereid voor een pulsgever. De meter kan optioneel worden uitgevoerd met een reed-pulsgever. Deze pulsgever geeft 1 puls per 10 liter gemeten water en kan worden gebruikt voor externe verbruiksregistratie, afstandsuitlezing of andere systemen die een pulssignaal verwerken.
De reed-pulsgever heeft een IP67-beschermingsklasse en een standaard kabel van 1 meter.

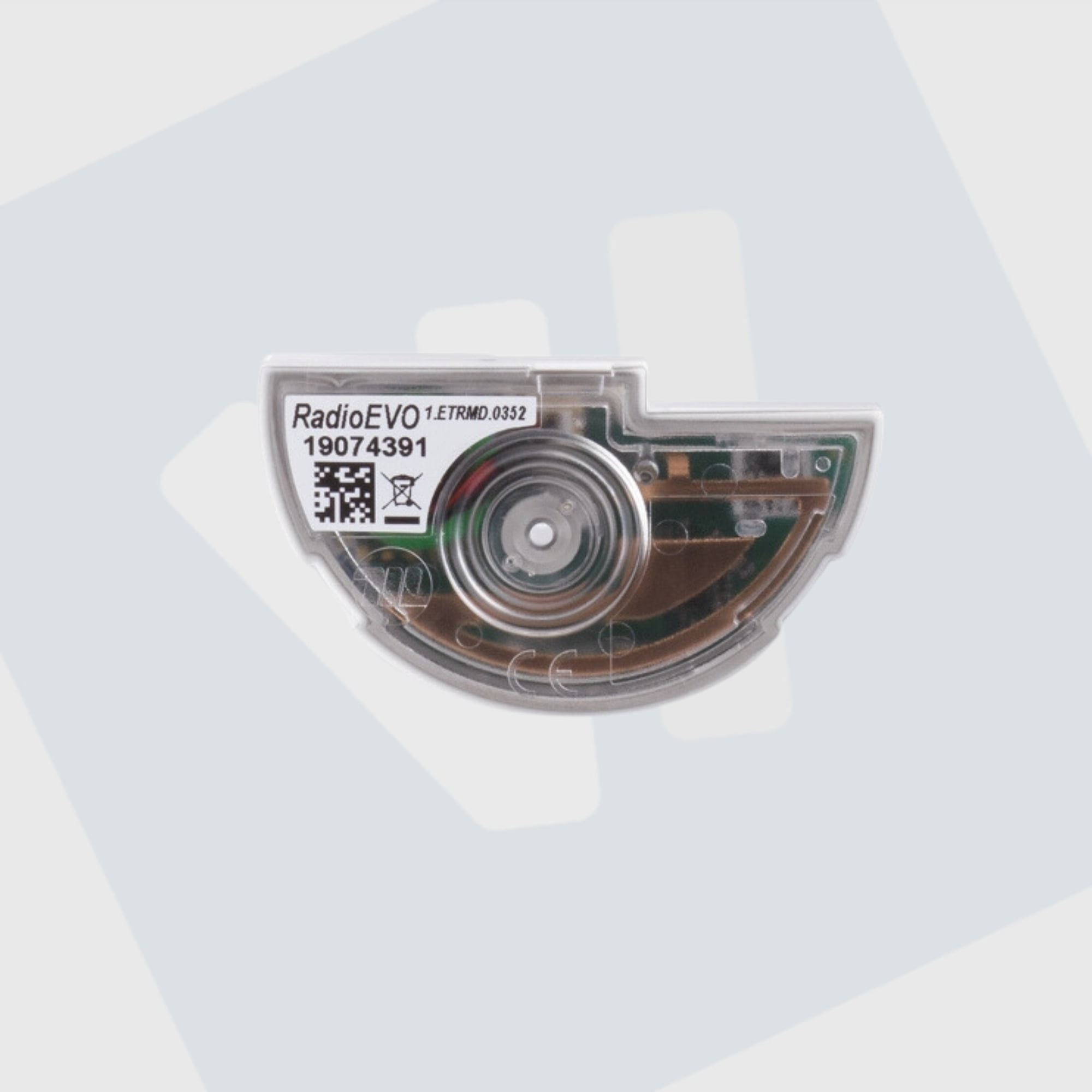

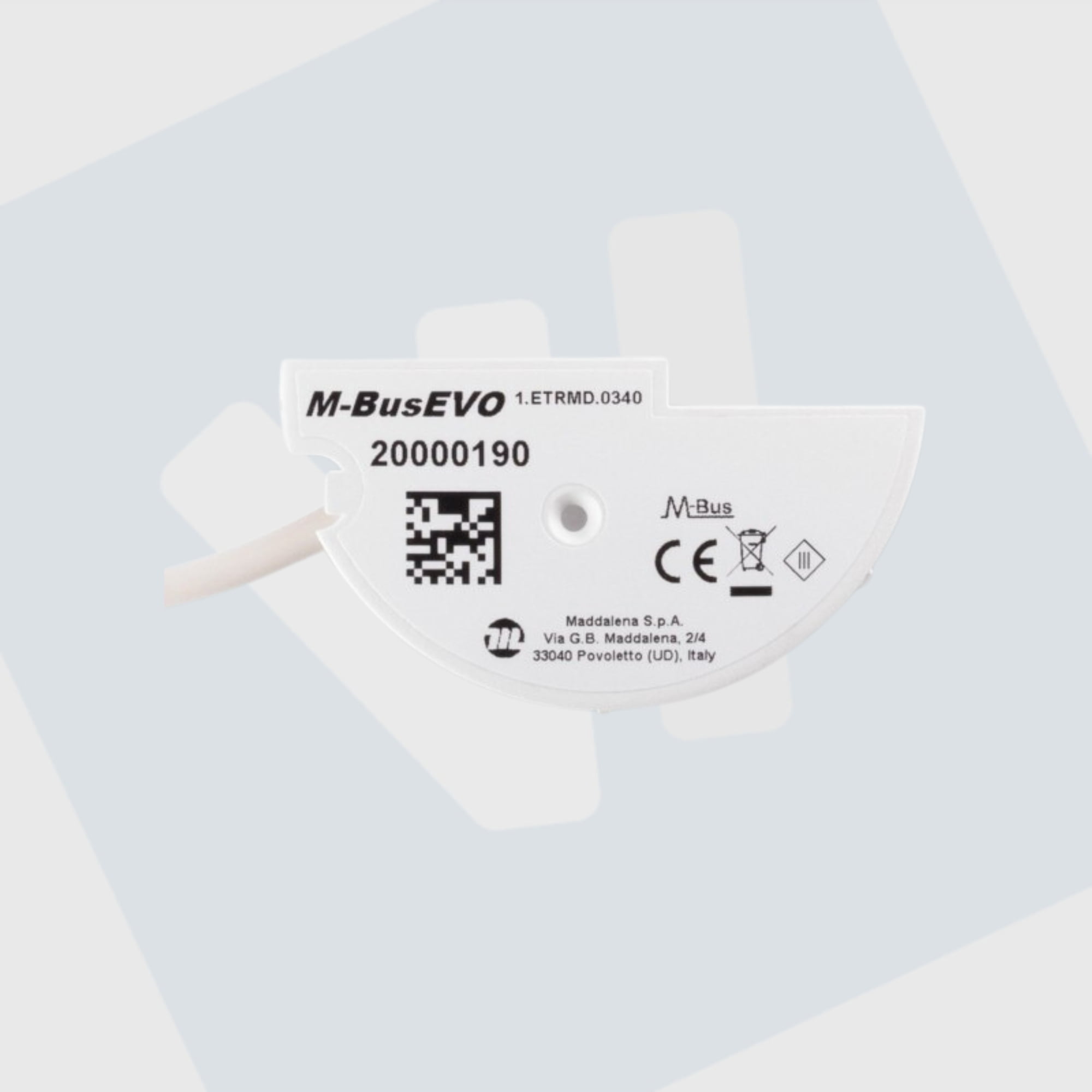

Voor toepassingen waarbij digitale communicatie gewenst is, is op aanvraag ook een SJ EVO-uitvoering beschikbaar met mogelijkheden voor onder andere M-Bus en LoRa-communicatie.
Meetbereik en technische eigenschappen
De Maddalena SJ Plus is MID-gecertificeerd en heeft afhankelijk van de uitvoering een Q3 van 2,5 of 4 m³/h. De technische datasheet vermeldt een maximale meetverhouding van R160; de hier aangeboden uitvoeringen zijn uitgevoerd met R100.
Voor de uitvoeringen met Q3 2,5 m³/h bedraagt Q4 3,13 m³/h. Voor Q3 4 m³/h bedraagt Q4 5 m³/h.
De maximaal toelaatbare meetfout tussen Q1 en Q2 bedraagt ±5%. Tussen Q2 en Q4 bedraagt deze ±2% bij een watertemperatuur tot en met 30 °C en ±3% bij een watertemperatuur boven 30 °C.
De nominale druk bedraagt 16 bar.
Toepassingen
De Maddalena SJ Plus heet water watermeter kan worden gebruikt voor:
- individuele verbruiksmeting;
- submetering;
- het meten van warm- en heetwaterverbruik;
- interne waterverbruiksregistratie;
- installaties waarbij een pulsuitgang voor externe registratie gewenst is.
Door de beschikbare DN15- en DN20-uitvoeringen en verschillende inbouwmaten kan de meter worden afgestemd op verschillende bestaande leidinginstallaties.
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Meetprincipe | Single Jet |
| Toepassing | Heet water |
| Temperatuurbereik | 30–90 °C |
| Temperatuurklasse | T30/90 |
| Beschikbare DN-maten | DN15 en DN20 |
| Q3 | 2,5 en 4 m³/h |
| Uitvoering Vewi | R100 |
| Q4 bij Q3 2,5 | 3,13 m³/h |
| Q4 bij Q3 4 | 5 m³/h |
| Nominale druk | 16 bar |
| Pulswaarde | 1 puls/10 liter |
| Pulsgever | Optioneel reed |
| Pulsgeverbescherming | IP67 |
| Telwerk | 360° draaibaar |
| Certificering | MID |
De Maddalena SJ Plus is daarmee een compacte watermeter voor heet water waarbij zowel lokale aflezing als externe verbruiksregistratie mogelijk is.
Technische documentatie:
Voor de volledige technische gegevens van de Maddalena SJ Plus verwijzen wij naar de datasheet van de SJ Plus watermeter.
Optioneel met Pulsgever uitvoerbaar. Specificaties reed pulsgever: schedatecnicareedswitch-en-v6
